InteliLite AMF 9 Genset kontroller

InteliLite AMF 9 Genset kontroller

InteliLite 4 AMF 9 är en styrenhet för en enda generator för standby- och primärströmtillämpningar. InteliLite 4 AMF 9-styrenheten är intuitiv, flexibel, enkel att installera och använda och erbjuder flera konfigurationsalternativ för att skapa den bästa lösningen för att styra och övervaka dina generatorer på plats och på distans.

Enkel konfiguration med InteliConfig
Fjärrövervakning
Cybersäkerhet genom design
Enkel felsökning
Ytterligare PLC-logik

Single Genset-kontroller för standby och prime-power applikationer
Allt-i-ett intuitivt och kraftfullt PC-verktyg för konfiguration/övervakning/kontroll, lokalt eller på distans
Lätt att installera, konfigurera och använda

Funktioner

InteliLite 4 AMF 9 är lätt att använda och konfigurera och ger säker och flexibel styrning av enskilda generatoraggregat för standby- och primärströmtillämpningar. Tack vare sina anslutnings- och kommunikationsfunktioner kan du övervaka dina anläggningar när som helst och var som helst. InteliLite 4 AMF 9 erbjuder:

Flexibel och effektiv installation och övervakning med InteliConfig, ett PC-konfigurations- och övervakningsverktyg
Inbyggd PLC-logik och PLC-redigerare med lättanvända dra-och-släpp-redigeringsblock
AirGate 2.0 för enkel anslutning till din utrustning på distans, utan att behöva oroa dig för din tillgångs IP-adress
Användardefinierade skydd och börvärden utöver standardskydd
Fjärrstyrning och övervakning av din generatordrift var som helst, när som helst med WebSupervisor, vårt molnbaserade verktyg för flotthantering
Kommunikationsprotokoll MODBUS RTU/TCP, SNMP v1/v2c/v3, J1939
Högnivåsäkerhetsfunktioner som håller din verksamhet och dina data så säkra som möjligt
Händelsebaserad historik med 150 poster för snabb och enkel felsökning
Flexibel plattform som kan uppgraderas för mer avancerade applikationer
Standby- och primär strömtillämpningskontroll från en enhet
Integrerade kommunikations- och kontrollportar på kortet (USB, CAN)
En plats för plug-in-moduler för 4G, Ethernet, RS232/485-anslutningar och ytterligare binära ingångar och utgångar
Förbättrad hårdvaruplattform med omkopplingsbara analoga ingångar och 5V-referensutgång för analoga sensorer
CAN-modulutökningar
Mer exakt mätning med en True Root Mean Square-mätningsfunktion
Nollströmsläge för att undvika batteriurladdning för primära kraftapplikationer
Möjlighet att integrera InteliSCADA, vårt intuitiva programvaruverktyg för snabb och enkel skapande och övervakning av komplexa SCADA-system
Säker användarhantering
Multifunktionella underhållstimers och motionstimers med ett backup-RTC-batteri
Multi-ECU (elektronisk styrenhet) med stöd för två styrenheter
Kompatibilitet med fjärrdisplayer
Dubbelt ömsesidigt standby- och primärkraftapplikationsstöd
Modbus-registermappning
Lastavskiljning som säkerställer att de viktigaste lasterna är igång även vid strömbrist
Flerspråkigt stöd
Valfri geofencing-funktion som hjälper till med effektiv enhetsspårning och stöldskydd
Power over USB för styrenhetskonfiguration
Hantering av blindlaster som förhindrar drift utan generatoraggregat

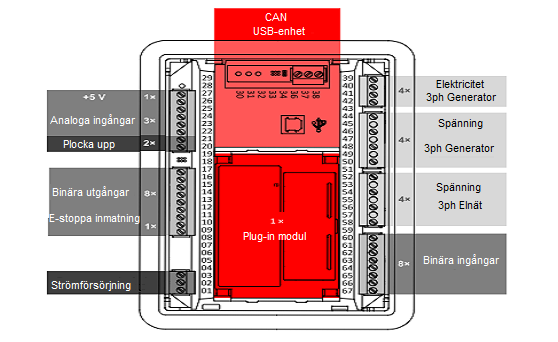

Nyckelfunktioner

Stand-by och prime-power applicering i en enhet
8 binära utgångar, 8 + 1 binära ingångar, 3 analoga ingångar (U/I/R)
+5 V utgångsreferens för analoga ingångar
2 högströms nödstopp binära utgångar
1 kortplats för förlängning av plug-in modul (Modbus, Internet, SMS, ingångar/utgångar)
Förlängning CAN-moduler
ECU-stöd (Tier 4 Final, Steg V)
RTC med batteribackup (fullständig kalender)
Power over USB för kontrollkonfiguration
Noll strömläge
Sann RMS-mätning
Inbyggd PLC, kompletterad med ett PLC-övervakningsverktyg i InteliConfig
Fullständigt stöd för fjärrkommunikation (AirGate 2,0, WSV)
Internetåtkomst med Ethernet/4G, Modbus TCP/RTU, SNMP v1/v2c
Aktiva SMS och e-postmeddelanden
Detaljerad historiklogg med upp till 150 poster
Stöd för dubbla ömsesidiga väntelägesprogram
Fjärrdisplay
Användarbörvärden och skydd
5 språk i styrenheten och översättarfunktionaliteten
Användaråtkomsthantering
Förbättring av cybersäkerhet
Alternativa konfigurationer
Schemaläggare för flera ändamål
3 underhållstimer
Möjlighet att kartlägga Modbus register
Bränslepumpshantering
Källväljare för körtimmar

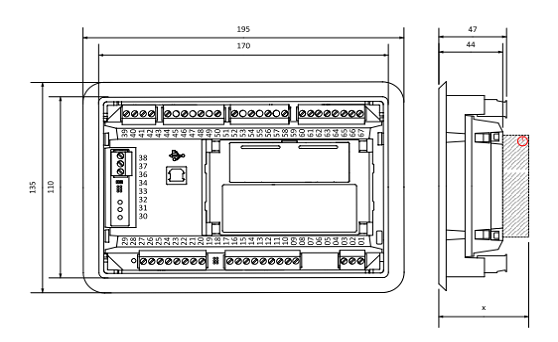

Utskärning: 172 × 112 mm

» Klicka här för att se Datablad

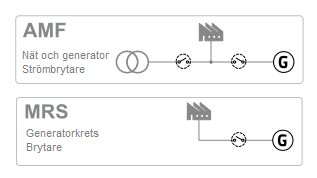

Applikationsöversikt

Strömförsörjning
Strömförsörjningsområde	8-36 VDC
Energiförbrukning	2,5 W
RTC batteri	Utbytbar (3 V)
Smältkraft	4 A w/o BOUT konsumtion
E-sluta fusing	10 A
Max. Effektförlust	7 W
Driftsförhållanden
Skyddsgrad(frontpanelen)	IP 65
Drifttemperatur	-20 ˚C to +70 ˚C
Förvaringstemperatur	-30 ˚C to +80 ˚C
Driftfuktighet	95% icke-kondenserande (EN 60068-2-30)
Driftfuktighet	95 % icke-kondenserande (EN 60068-2-30)
Vibration	5-25 Hz, ± 1,6 mm 25-100 Hz, a = 4 g
Chocker	a = 500 m/s2
Omgivningsluftens temperaturvärde 70 °C Lämplig för föroreningsgrad 2
D+
Max. utström	250 mA
Tröskelvärde för laddningsfel	Justerbar
Spänningsmätning
Indata för mätning	3ph-n Gen spänning, 3ph-n händer
Mätområde	10-277 V AC / 10-480 V AC (EU) 10-346 V AC / 10-600 V AC (US/Canada)
Linjär mätning och skyddsområde	350 V AC Ph-N 660 V AC Ph-Ph
Noggrannhet	1 %
Frekvensomfång	30-70 Hz (noggrannhet 0,1 Hz)
Ingångsimpedans	0,72 MΩ ph-ph , 0,36 MΩ ph-n
Visa
Typ	Inbyggd monokromatisk 3,2"
Upplösning	132 × 64 px
Kommunikationer
USB-enhet	Icke-isolerad typ B-kontakt
CAN 1	Icke-isolerad, 250/50 kbps, Terminatorimpedans 120 Ω
Strömmätning
Indata för mätning	3ph Gen ström
Mätområde	5 A
Max. tillåten ström	10 A
Noggrannhet	±20 mA for 0-2 A; 1 % of value for 2-5 A
Ingångsimpedans	<0,1 td="">
E-Stopp
Dedikerad terminal för säker nödstopp. Fysisk försörjning för binära utgångar 1 & 2.
Binära ingångar
siffra	8
Stäng/öppen indikation	0-2 VDC nära kontakt 6-36 VDC öppen kontakt
Binära utgångar
siffra	8
Max. nuvarande	BO1,2 = 5 A; BO3-8 = 0,5 A
Byter till	positiv matningsterminal
Analoga ingångar
siffra	3, omkopplingsbar (R/U/I)
Räckvidd	R = 0-2500 Ω; U = 0-10 V; I = 0-20 mA
Noggrannhet	R: ±2 % från värde ±5 Ω i intervallet 0-250 Ω R: ±4 % från värde inom intervallet 250 Ω-2500 Ω U: 1 % från värde ±100 mV I: 1 % från värde ±0,2 mA
+5 V Strömförsörjningsutgång
Max. nuvarande	45 mA
Magnetisk plocka upp
Spänningsingång räckvidd	4 Vpk-pk till 50 Vpk-pk inom intervallet 4 Hz till 1 kHz 6 Vpk-pk till 50 Vpk-pk inom intervallet 1 till 5 kHz 10 Vpk-pk till 50 Vpk-pk inom intervallet 5 till 10 kHz
Frekvensingång räckvidd	4 Hz to 10 kHz
Frekvens mått tolerans	0,2 % från uppmätt värde
