Intelligent NT Bas Låda Genset Kontroller

Intelligent NT Bas Låda Genset Kontroller
InteliGen NT BaseBox är en styrenhet för en eller flera dieselgeneratorer som arbetar i standby- eller parallellt läge. Denna styrenhet är främst avsedd för ställverkstillämpningar och säkerställer säker fjärrövervakning av dina kritiska infrastrukturinstallationer, såsom datacenter, sjukhus eller banker. InteliGen NT BaseBox är en tidigare generations styrenhet av vår avancerade InteliGen 1000.

Inbyggd PLC-tolk
Fjärranslutning och övervakning
Styrenhetsredundans
Användardefinierade skydd och börvärden
Sant RMS-mätning

» Klicka här för att se bilden

» Klicka här för att se Datablad

Ground Power Unit (GPU)
Comprehensive gen-set kontroller för mark flygplan drifts vid 400 Hz frekvens
Synkroniserar och kraft förvaltning funktioner
Ödrift, baserad på standard MINT-applikation
Att vara används självständigt eller i samband med avtagbar /externa färgdisplayer InteliVision 5
InteliVision 8, InteliVision12 Peka på, InteliVision 18 Peka på
Stöd för motorer med ECU (Electronic Control Unit)
Många kommunikationsalternativ – enkel fjärrövervakning och service
Gen-set prestandalogg för enkel problemspårning
Generatormätning: U, I, Hz, kW, kVAr, kVA, PF, kWh, kVAhr
Nätmätning: U, I, Hz, kW, kVAr, PF
Ingångar och utgångar konfigurerbara för olika kundbehov
True RMS (TRMS) används med spänning, ström och effektmätning
RS232 / RS485-gränssnitt med Modbus-stöd; Stöd för analogt / GSM / ISDN / CDMA-modem; SMS-meddelanden; ECU Modbus-gränssnitt
Händelsebaserad historik (upp till 1000 poster) med kundvalbar lista med lagrade värden
Integrerade PLC programmerbara funktioner
Integrerade fasta och konfigurerbara skydd

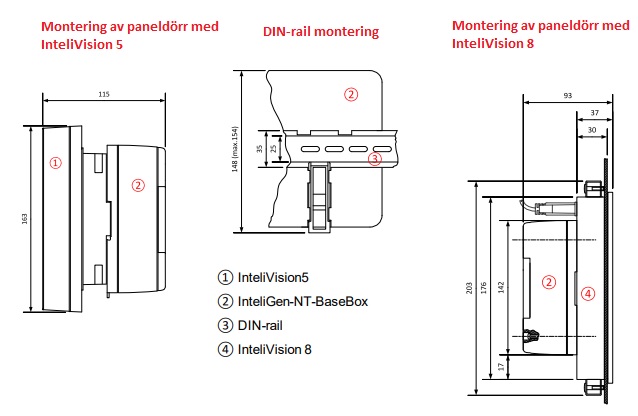

DIN-skena fäste
Skräddarsydd firmware-lösning
Version med utökade kommunikationsfunktioner (NTC-version) finns tillgänglig på begäran

Funktioner:
AirGate 2.0-teknik för enkel anslutning till din utrustning på distans, utan att behöva oroa dig för din tillgångs IP-adress.
Inbyggd PLC-tolk med hjälp av ComAps kostnadsfria PLC-redigerare.
Användardefinierade skydd och börvärden utöver standardskydd.
Reglerredundans minimerar lösningens driftstopp och säkerställer att strömmen inte äventyras.
Mer exakt mätning med en True Root Mean Square-mätningsfunktion.
Fjärrstyrning och övervakning av din generatordrift med WebSupervisor, vårt molnbaserade verktyg för flotthantering.
Kompatibel last-/variabeldelning och energihantering med andra ComAp-lösningar*.
Droop-reglering möjliggör last- och variabeldelning när kommunikationen mellan styrenheterna bryts.
Startsynkronisering för att minimera den parallella startsekvenstiden och få generatorsystemet igång med minsta möjliga fördröjning.
Dynamisk rotationsreserv som hjälper till att leverera maximal mängd tillgänglig energi från solceller**.
Snabbare och kostnadseffektiv drift med signaldelning via en CAN-buss över en grupp styrenheter.
Möjlighet att ha en nätapplikation i en generatorstyrenhet med funktioner för uppladdning av firmware.
Händelsebaserad historik för snabb och enkel felsökning.
Automatisk nätavbrott som säkerställer automatisk start av generatorer och minimerar driftstopp.
Toppavstängning för att begränsa importen från elnätet (t.ex. på grund av högre priser).
Lastavstängning som säkerställer att de viktigaste lasterna är igång även vid strömavbrott.

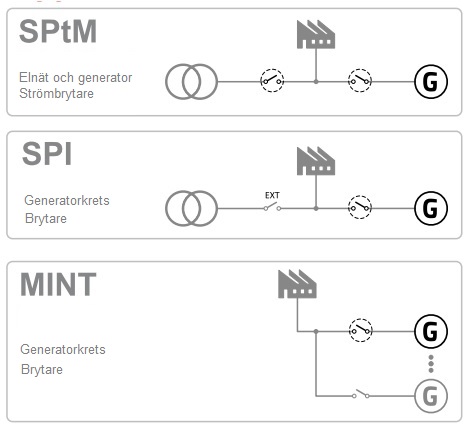

Applikationsöversikt





Teknisk data

Strömförsörjning
Strömförsörjningsområde	8-36 V DC
Strömförsörjningsavbrottsimmunitet	20 ms (från 8 V)
Strömförbrukning	0,4 A / 8 VDC 0,15 A / 24 VDC 0,1 A / 36 VDC
RTC-batteri	10 år
Fusing	2 A (utan BOUT förbrukning)
Max. Kraft Förlust	16 W
Driftsförhållanden
Drift temperatur	-40 ˚C till +70 ˚C
Förvaringstemperatur	-40 ˚C till +80 ˚C
Max. fungerar höjd	2000 m över havet för max 480 V 4000 m över havet för max 400 V
Driftfuktighet	95 % utan kondens
Vibration	2000 m över havet för max 480 V 4000 m över havet för max 400 V
Driftfuktighet	5-25 Hz, ±1,6 mm 25-100 Hz, a = 4 g
Stötar	a=200 m/s2
Värmestrålning	16 W
Spänningsmätning
Mått ingångar	3 ph-n Gen spänning 3 ph-n Nätspänning/bussspänning
Mätområde	277V
Max tillåten spänning	125 % ph-n
Noggrannhet	1 % av 277V
Frekvensomfång	40–70 Hz (noggrannhet 0,1 Hz) 45-55 Hz (noggrannhet <0,01 Hz)
Ingångsimpedans	0,6 MΩ ph-ph 0,3 MΩ ph-n
Strömmätning
Mätingångar	3 ph Gen ström 1 ph Nätström galvaniskt isolerade
Mätområde	5 A
Max tillåten kontinuerlig ström	5 A
Noggrannhet	2 % av 5 A
Ingångsimpedans	< 0,1 Ω
Binära ingångar
Antal	12, icke-isolerad
Ingångsresistans	4,7 kΩ
Stäng/öppna indikation	0-2 V DC nära kontakt >4 V DC öppen kontakt
Binära utgångar
Antal	12, oisolerad
Max ström	0,5 A (2 A per grupp) grupp 1: B01-8; grupp2: BO9-12
Stäng/öppna indikation	0-2 V DC nära kontakt >4 V DC öppen kontakt
Analoga ingångar
Nummer	3, oisolerad
Typ	Omkopplingsbar (spänning, motstånd, ström)
Upplösning	10 bitar, max 4 decimaler
Område	0-5 V DC / 0-2500 Ω / 0-20 mA
Ingångsimpedans	>100 kΩ / >100 kΩ / 180 Ω
Noggrannhet	±1 % av mått. värde ±5 mV ±2 % av mätvärdet ±2 Ω ±1 % av mätvärdet ±0,5 mA
Magnetisk pick-up
Spänningsingångsområde	2 Vpk-pk till 50 Veff
Frekvensingångsområde	4 Hz till 15 kHz
Frekvensmätningstolerans	0,2 %
Spänningsregulatorns utgång
Typ	5 V TTL PWM / ±10 V DC med IGAVRi-gränssnitt
Utgång för hastighetsregulator
Spänningsutgång	±10 V DC / max. 10 mA
Spänningsutgång via resistor	±10 V DC via 10 kΩ motstånd / max. 1 mA
PWM	500÷3000 Hz / 5 V / max. 10 mA
Kommunikationer
RS232	Direct/Modbus, oisolerad
Displayport	oisolerad RS485, endast terminalanslutning
CAN1	Externa moduler 250kbps, max200m, isolerade
CAN2	Intercontroller och comm-tillägg 250/50 kbps, max 200/1000 m, isolerad
