InteliGen NTC BasLåda Gen-Set Kontroller
InteliGen NTC BaseBox är en styrenhet med ett brett utbud av kommunikationsfunktioner för en eller flera dieselgeneratorer som arbetar i standby- eller parallellt läge. Denna styrenhet är främst avsedd för ställverkstillämpningar och säkerställer säker övervakning på plats och på distans av dina kritiska infrastrukturinstallationer, såsom datacenter, sjukhus eller banker. InteliGen NTC BaseBox är en av de tidigare versionerna av vår avancerade styrenhet InteliGen 1000
Specifikation Complex Parallel Gen-set Controller med löstagbar färgskärm InteliGen NTC BaseBox är en omfattande gen-set controller för både enstaka och flera generatorer som arbetar i standby- eller parallellläge
Den löstagbara modulära designen möjliggör enkel installation med potential för många olika expansionsmoduler utformade för att passa individuella kundkrav.
FunktionerAtt användas i samarbete med avtagbar färg disspelar InteliVision 5 eller InteliVision 8 Stöd av motorer med ECU (elektronisk styrenhet)
Komplett integrerad gen-set-lösning och signaldelning via CAN-bussen–minsta nödvändiga externa komponenter
Många kommunikationsalternativ – enkel supervisande och service
AirGate-stöd, Ethernet-anslutning (RJ45), USB 2.0-slavgränssnitt, 1× RS232/2× RS485-gränssnitt med Modbus
protokollstöd; Analog/GSM/ISDN/CDMA modem kommunikation Stöd; SMS-meddelanden; ECU Modbus-gränssnitt; sekundär RS485-omvandlare är isolerad
Automatisk synkronisering och effektkontroll (via hastighetsregulator eller ECU)
AMF-funktion, Baseload, Import/Export, Peak shaving, Voltage and PF control (AVR)
Generatormätning: U, I, Hz, kW, kVAr, kVA, PF, kWh, kVAhr
Nätmätning: U, I, Hz, kW, kVAr, PF
Valbara mätområden för AC-spänningar och strömmar – 120/277 V, 0–1/0–5 A
Ingångar och utgångar konfigurerbara för olika kundbehov
Bipolära binära utgångar - möjlighet att använda BO som hög eller låg sidobrytare
Styrredundans
Händelsebaserad historik (upp till 1000poster) med kundvalbar lista över lagrade värden; RTC; statistiska värden
Integrerade PLC programmerbara funktioner
Integrerade fasta och konfigurerbara skydd

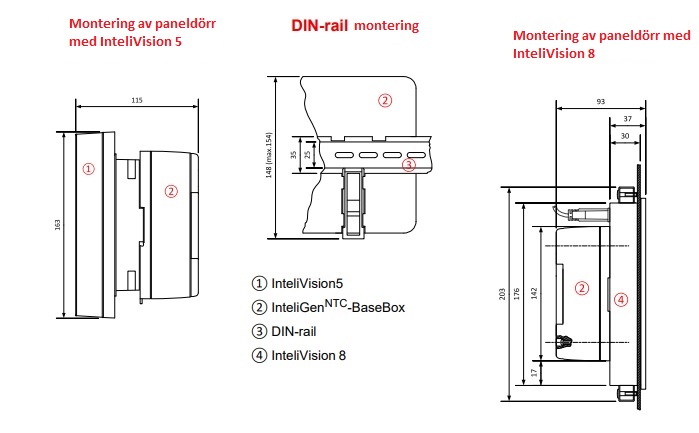

DIN-skena fäste
Skräddarsydd firmware-lösning
Viktiga funktioner:
- Lastdelning och VAr-delning via CAN
- Virtuella delade ingångar och utgångar via CAN
- Stöd för ett brett utbud av applikationer
- En eller flera generatoraggregat parallellt med nätet med automatisk backupfunktion, flera öar
- Avancerad strömhanteringsfunktion
- Anpassningsbar lastkontroll parallellt med nätet
- Brett utbud av ECU-stöd
- Kompatibel med ComAps InteliVision-skärmar
- Aktiv e-post och SMS
- Utökningsbar med ComAps tilläggsmoduler

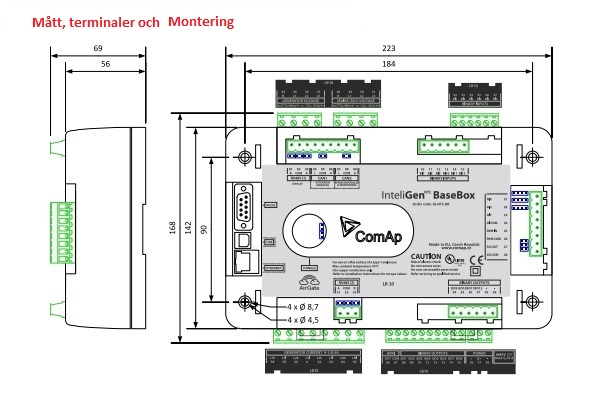

» Klicka här för att se bilden
»

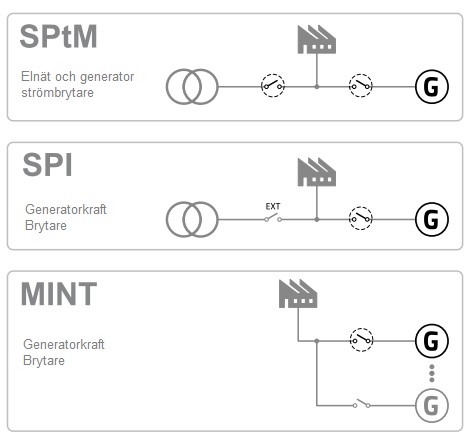

InteliGen NTC BasLåda databladApplikationsöversikt
Teknisk data
|
InteliGen NTC BasLåda
|
| Spänning tillförsel |
8 to 36 VDC
|
|
Drifts temperatur
|
-40°C to 70°C
|
|
Förvaringstemperatur
|
3 ph-n Gen spänning
3 ph-n Nät/bussspänning
|
|
Spännings mätningsom råde
|
110V/277V
|
|
Max tillåten spänning
|
125%
|
|
Antal binära utgångar
|
4
|
|
Aktuellt mätområde
|
1A / 5A
|
|
Binära ingångar nummer
|
12 icke-isolerat
|
|
Binära utgångar Antal
|
12 icke-isolerat
|
|
Analoga ingångar Antal
|
3 icke-isolerat
|
|
Kommunikationer
|
| RS232 |
Direkt/Modbus, oisolerad
|
|
RS485
|
Direkt/Modbus, isolerad
|
|
Displayport
|
oisolerad RS485, endast terminalanslutning
|
|
USB uttag
|
Direkt, isolerad
|
|
Ethernet-port
|
LAN/Internet, Modbus TCP, SNMP,
Webbserver, AirGate
|
|
CAN1
|
Externa moduler
250 kbps, max 200 m, Isolated
|
|
CAN2
|
Intercontroller och kommunikationsförlängningar 250 / 50 kbps, max 200 / 1000 m,
Isolated
|
|
Strömförsörjning
|
| Strömförsörjningsområde |
8-36 V DC |
| Immunitet för strömavbrott |
20 ms (från 8 V) |
| Energiförbrukning |
0.4 A/8 VDC
0.15 A/24 VDC
0.1 A/36 VDC |
| RTC batteri |
10 år(ersätts av officiell tjänst)
|
| Fusning |
2 A (utan BOUT förbrukning)
|
|
Max. Kraft förlust
|
16W
|
|
Spänningsmätning
|
| Mätingångar |
3 ph-n Gen spänning
3 ph-n Nätspänning/Busspänning
|
|
Mätområde
|
110 V/277 V
|
| Max tillåten spänning |
125 % ph-n
|
|
Noggrannhet
|
1 % av 110V / 277V
|
| Frekvensomfång |
40–70 Hz (noggrannhet 0,1 Hz)
45-55 Hz (noggrannhet <0,01 Hz)
|
|
Ingångsimpedans
|
0,6 MΩ ph-ph, 0,3 MΩ ph-n
|
|
Strömmätning
|
| Mätingångar |
3 ph Gen ström
1 ph Nätström
galvaniskt isolerade
|
|
Mätområde
|
1 A / 5 A
|
| Max tillåten spänning |
200%/200%
|
|
Noggrannhet
|
2% of 1 A/5 A
|
| Ingångsimpedans |
< 0,1 Ω
|
|
Binära ingångar
|
| siffra |
16, oisolerad
|
|
Ingångsresistans
|
4,7 kΩ
|
|
Stäng/Öppna indikation
|
0-2 V DC nära kontakt
>4 V DC öppen kontakt
|
|
Binära utgångar
|
| siffra |
16, oisolerad
|
|
Max ström
|
0,5 A (2 A per grupp)
grupp 1: B01-8; grupp2: 9-12
|
|
Byter till
|
Negativ/positiv matningsterminal
|
|
Analoga ingångar
|
| siffra |
4, oisolerad
|
|
Typ
|
Omkopplingsbar (spänning, motstånd, Nuvarande)
|
|
Räckvidd
|
0-5 V DC / 0-2500 Ω / 0-20 mA
|
|
Ingångsimpedans
|
>100 kΩ / >100 kΩ / 180 Ω
|
|
Noggrannhet
|
±1 % av mått. värde ±5 mV
±2 % av mätvärdet ±2 Ω
±1 % av mätvärdet ±0,5 mA
|
|
Magnetisk pick-up
|
| Spänningsingångsområde |
2 Vpk-pk till 50 Veff
|
|
Frekvensingång räckvidd
|
4 Hz till 15 kHz
|
|
Frekvens mått tolerans
|
0,2%
|
|
Spänningsregulatorns utgång
|
| Typ |
5 V TTL PWM / ±10 V DC med IGAVRi-gränssnitt
|
|
Utgång för hastighetsregulator
|
| Spänningsutgång |
±10 V DC / max. 10 mA
|
|
Spänningsutgång via
motstånd
|
±10 V DC via 10 kΩ motstånd / max. 1 mA
|
|
PWM
|
500÷3000 Hz / 5 V / max. 10mA
|
