InteliGen NTC BasLåda 400 Hz Genset Kontroller
InteliGen NTC BaseBox 400Hz är en styrenhet med ett brett utbud av kommunikationsfunktioner för en eller flera dieselgeneratorer, som arbetar i standby- eller parallellt läge. Denna styrenhet är främst avsedd för landflygoperationer som körs med en frekvens på 400 Hz och säkerställer säker fjärrövervakning av dina anläggningar.
Inbyggd PLC-tolk
Redigerbara plug & play-displayer
Fjärranslutning och övervakning
Styrenhetsredundans
Användardefinierade skydd och börvärden
Sant RMS-mätning
Breda kommunikationsmöjligheter
»
Klicka här för att se bilden»
InteliGen NTC BaseBox 400Hz produktblad»
Klicka här för att se datablad»
InteliGen NT BaseBox 400Hz Nya funktioner
Ground Power Unit (GPU)Omfattande genuppsättningskontroller för landflygplan som arbetar vid 400 Hz frekvens (GPU-Ground Power Units)
Synkronisering och energihanteringsfunktioner
Ödrift, baserad på standard MINT-applikation
För att användas i kombination med löstagbara/externa färgskärmar InteliVision 5, InteliVision 8 eller InteliVision 18Touch
Stöd för motorer med ECU (Electronic Control Unit)
Många kommunikationsalternativ – enkel fjärrövervakning och service
Gen-set prestandalogg för enkel problemspårning
Generator mätning: U, I, Hz, kW, kVAr, kVA, PF, kWh, kVAhr
True RMS (TRMS) används med spänning, ström och effektmätning
Ingångar och utgångar konfigurerbara för olika kundbehov
RS232 / RS485-gränssnitt med Modbus-stöd; Stöd för analogt / GSM / ISDN / CDMA-modem; SMS-meddelanden; ECU Modbus-gränssnitt
Händelsebaserad historik (upp till 1000 poster) med kundvalbar lista med lagrade värden
Integrerade PLC programmerbara funktioner
Integrerade fasta och konfigurerbara skydd

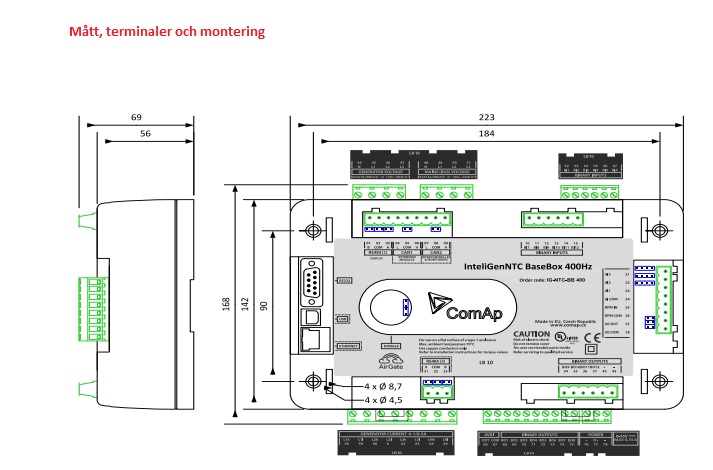

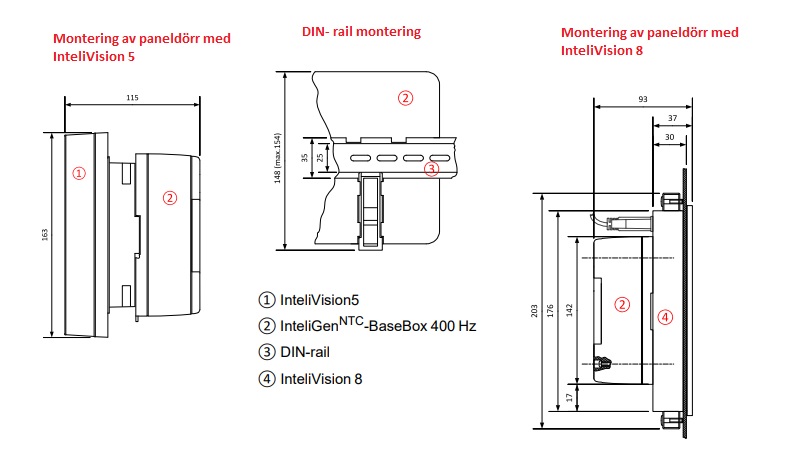

DIN-skena fäste
Skräddarsydd firmware-lösning
Version med utökade kommunikationsfunktioner (NTC-version) finns tillgänglig på begäran

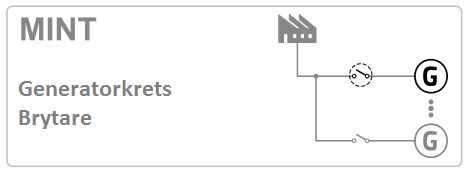

Applikationsöversikt
|
InteliGen NTC BasLåda 400Hz Kontroller/Funktionen
|
| Beställningskod |
IG-NTC-BB |
| Binära ingångar / utgångar |
12/12 (108/108)1 |
| Analoga in-/utgångar |
3/0 (83/32)1)
(confi gurable as tristate) |
| AMF-funktion |
• |
| GCB-styrning med återkoppling |
• |
| Integrerad PLC |
Standard |
| Ingångskonfiguration |
• |
| Utgångskonfiguration |
• |
Spänningsmätning
Gen/nät (buss) |
3 ph / 3 ph
277V |
| Strömmätning |
3ph + 1 / 6w IDMT
överström 5A |
| kW / kWh / kVA measurement |
•/•/• |
| Kommunikationsgränssnitt |
CAN1, CAN2, RS232, RS485,
Ethernet2), Modbus |
| ECU-stöd |
• |
| Aktivt samtal/SMS-stöd |
• |
Synkronisering framåt/bakåt/
Nätparallell drift |
•/•/• |
Flera operationer /
Power Management System |
•/3) |
| Display |
Extern |
| Historik (max rekord)4) |
1000 |
|
Strömförsörjning
|
| Strömförsörjningsområde |
8-36 V DC |
| Immunitet mot strömförsörjningsavbrott |
20 ms (från 8 V) |
| Effektförbrukning |
0,4 A / 8 VDC
0,15 A / 24 VDC
0,1 A / 36 VDC |
| RTC-batteri |
10 år |
| Fusning |
2 A (utan BOUT förbrukning) |
| Max. effekt utsvävningar |
16 W |
|
Driftsförhållanden
|
| Driftstemperatur |
-40 ˚C till +70 ˚C |
| Förvaringstemperatur |
-40 ˚C till +80 ˚C |
| Max. drifthöjd |
2000 m över havet
4000 m över havet för
max Ph-Ph spänning 400V AC |
| Driftfuktighet |
95 % w/o kondensation |
| Vibration |
5-25 Hz, ±1,6 mm
25-100 Hz, a = 4 g |
| Chocker |
a=200 m/s2 |
| Värmestrålning |
16 W |
|
Spänningsmätning
|
| Mätingångar |
3 ph-n Gen spänning
3 ph-n Nätspänning/
Busspänning |
| Mätområde |
110V / 277V |
| Max tillåten spänning |
125 % ph-n |
| Noggrannhet |
0,1 % av 110V / 277V |
| Frekvensomfång |
320–480 Hz (noggrannhet 0,1 Hz) |
| Ingångsimpedans |
0,6 MΩ ph-ph, 0,3 MΩ ph-n |
|
Strömmätning
|
| Mätingångar |
3 ph Gen ström
1 ph Nätström
galvaniskt isolerade |
| Mätområde |
1 A / 5 A |
| Max tillåten kontinuerlig ström |
200 % / 200 % |
| Noggrannhet |
2 % av 1 A / 5 A |
| Ingångsimpedans |
< 0,1 Ω |
|
Binära ingångar
|
| siffra |
16, oisolerad |
| Ingångsresistans |
4,7 kΩ |
| Stäng/öppen indikationm |
0-2 V DC nära kontakt
>4 V DC öppen kontakt |
|
Binära utgångar
|
| siffra |
16, oisolerad |
| Max ström |
0,5 A (2 A per grupp)
grupp 1: B01-8; grupp2: 9-12 |
| Byter till |
Negativ/positiv matningsterminal |
|
Analoga ingångar
|
| siffra |
4, oisolerad |
| Typ |
Omkopplingsbar
(spänning, motstånd,
Nuvarande)
|
| Upplösning |
10 bitar, max 4 decimaler |
| Räckvidd |
0-5 V DC / 0-2500 Ω / 0-20 mA |
| Ingångsimpedans |
>100 kΩ / >100 kΩ / 180 Ω |
| Noggrannhet |
±1 % av mått. värde ±5 mV
±2 % av mätvärdet ±2 Ω
±1 % av mätvärdet ±0,5 mA |
|
Frekvensmätningstolerans
|
| Spänningsingångsområde |
2 Vpk-pk till 50 Veff |
| Frekvensingångsområde |
4 Hz till 15 kHz
|
| Frekvensmätningstolerans |
0,2 % |
|
Spänningsregulatorns utgång
|
| Typ |
5 V TTL PWM / ±10 V DC med IGAVRi-gränssnitt |
|
Utgång för hastighetsregulator
|
| Spänningsutgång |
±10 V DC / max. 10 mA |
| Spänningsutgång via motstånd |
±10 V DC via 10 kΩ
motstånd / max. 1 mA
|
| PWM |
500÷3000 Hz / 5 V / max. 10mA |
|
Utgång för hastighetsregulator
|
| RS232 |
Direkt / Modbus, oisolerad |
| RS485 |
Direkt / Modbus, isolerad
|
|
Displayport
|
Ej isolerad RS485, endast terminalanslutning |
| USB uttag |
Direkt, isolerad
|
| Ethernet-uttag |
galvaniskt isolerade
LAN/Internet, Modbus TCP,
AirGate |
| CAN1 |
Externa moduler, 250 kbps, max 200 m, isolerade
|
| CAN2 |
Intercontroller och comm-tillägg,
250 / 50 kbps,
max 200 / 1000m,
Isolerat
|
